功能概述

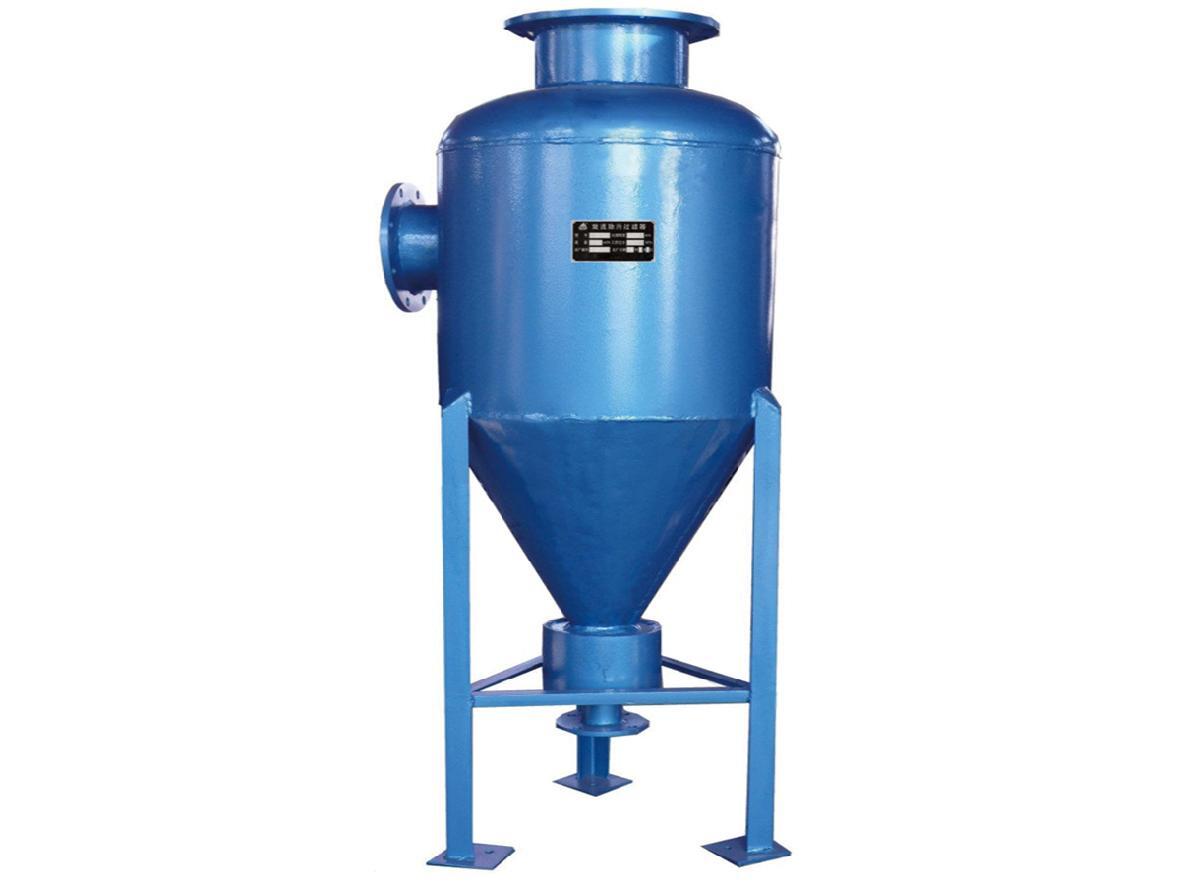

旋流除砂器是利用離心分割的原理進行除污的,由于進水管安裝在簡體的偏心位置,所以當水通過旋流除砂器進水管后,首先沿簡體的圓周切線方向形成斜向下的圓周流體,水流旋轉著向下推移,當水流到達錐體某部位后,轉而沿著簡體軸心向上旋轉、最后經出水管排出,雜污在流體慣性離心力和自身重力作用下,沿著錐體壁面落入設備下部錐形渣斗中,錐體下部沒有構件防止雜物向上泛起,當累積在渣斗中的雜物達到一定程度時,只要開啟手動蝶閥,雜物即可在水流作用下流出旋流除砂器,因此,這種除砂器無需安裝前后閥門與旁通管及旁通閥,所以旋流除砂器在占地面積和初投資上都相對節省。
旋流除砂器是一種除污效率很高及清污極其方便可靠的除砂器對應于平均容量為1.8g/cm3的鐵銹、泥沙等雜志,其分離粒徑為0.07mm。當粒徑為0.3mm時,其除污效率可達97% ,絕對無堵塞的可能且不用專門門排氣,它是目前唯一不堵塞型除砂器,對保護水系統安全運行,有著與常規過濾式除砂器無可比擬的優勢。
旋流除砂器可在運行中除污,既不必關閉水泵,在清污時,開啟排污球閥,除砂器收集的雜志均隨污水排出,直至流出清水關閉球閥,安裝時無需將污水管引入排水溝處。
旋流除砂器的局部阻力系數小(僅為3.0) ,由于旋流除砂器內部無過濾網,不存在濾網被污物阻塞現象,使系統阻力增大過流量不足,導致系統水頭損失不平衡等問題。也可以根據過濾器精度及其他要求,設置過濾網。
應用范圍
城市集中供熱,中央空調系統,地熱水系統,循環水處理等。
